Az alábbi kapcsolás egy FÉG gyártású
falikazán vezérlőjének rajza. Maga a gázkazán
közel 8 éves. Az 2003 -as fűtési szezonban hibásodott meg. Megpróbáltam
beszerezni a
panelt, de nem sikerült. A szerelők 15000 Ft-ért vállalták a javítást.
Sikerült kölcsön
kérnem egy működő áramkört, ez alapján készült a rajz és később a nyák
is.
Az elkészült áramkör csatlakozói és felfogató furatai az
eredeti panelnek megfelelőek.
Beszerelés után tökéletesen működött, még ma is üzemel.
A teljes költsége beleértve a nyák legyártatását az alkatrészeket és a
ráfordított
munkát kb 6000 Ft. Ha bárkit érdekel a készreszerelt panel e-mailen
érdeklődjön.
A
kész áramkör
Kapcsolási rajz

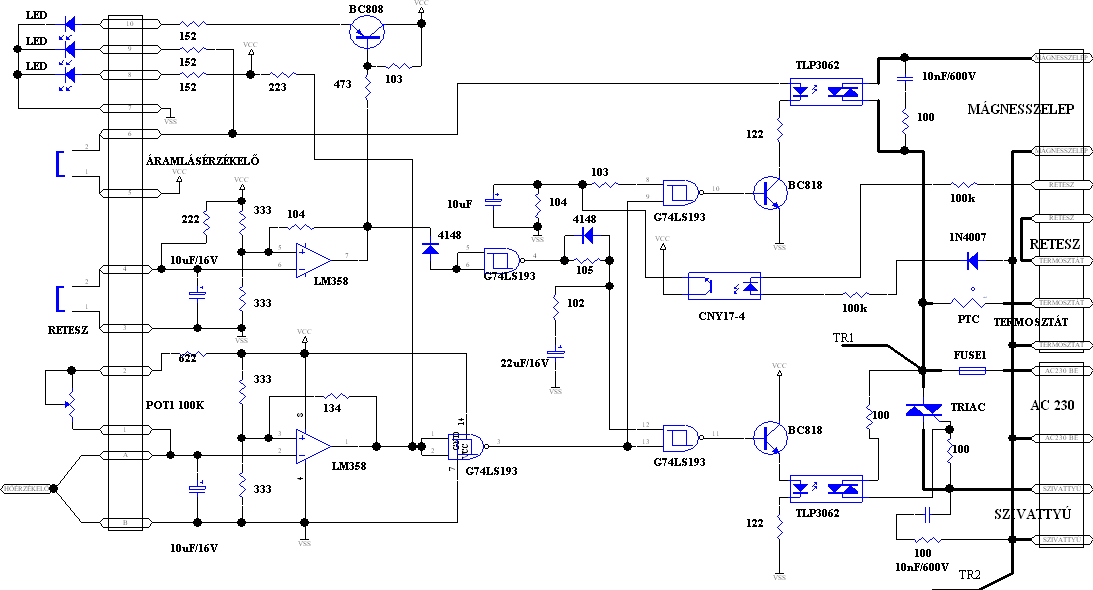

CH12 - 40

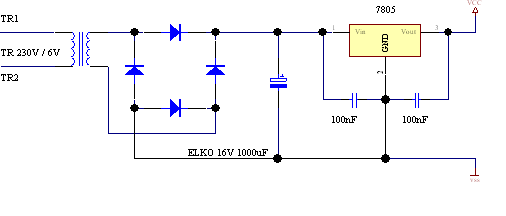

CH12 - 40 táp

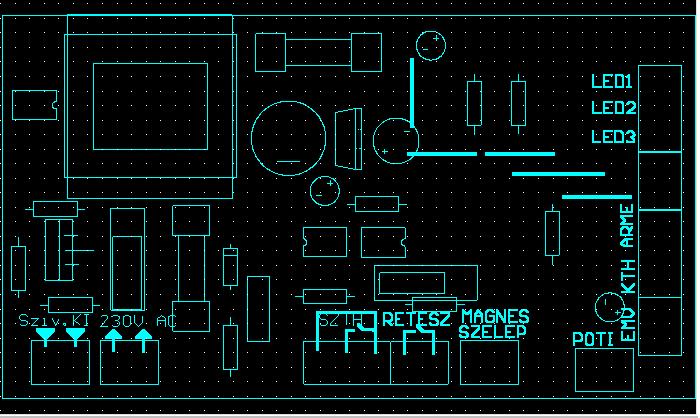

A NYÁK alkatrész oldala

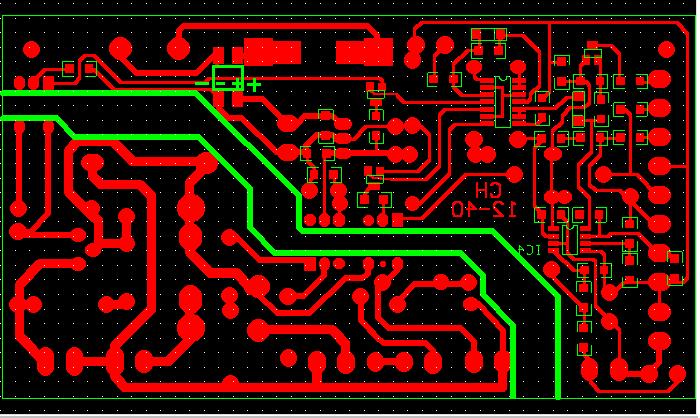

A NYÁK forrasztási oldala
