Elektronikus hőfokszabályzós páka tápegység
hő elemes pákákhoz és WELLER pákához

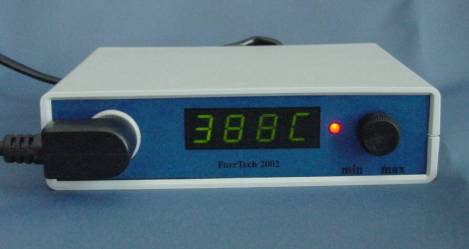

A komplett szabályzós táp
A fenti képen a megépített és bedobozolt
áramkör látható. A tápegység hőelemes pákákhoz használható. Jelenleg SOLOMON
és SELEKTA típusokhoz van méretezve. Sikerült átalakítani az áramkört

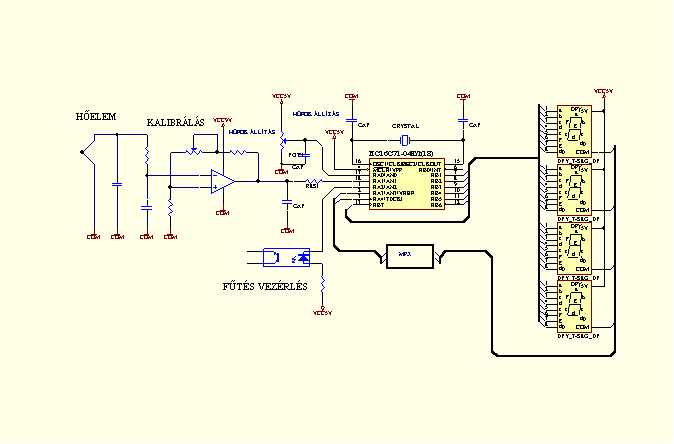

szabályzós WELLER pákához . A vezérlő és hőmérő egység alapja egy PIC16C711.
A hő érzékelés 256 lépésben történik
|

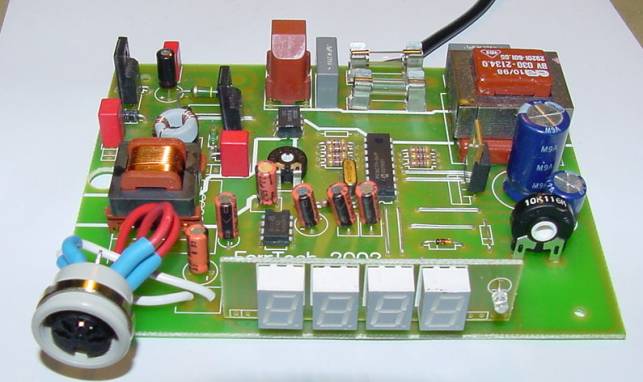

A szerelt panel
paka.zip kijelzo.zip digipaka.xls paka.hex
A vezérlő trafó. Ferritgyűrűn ( 10mm x 6mm x 4mm ) három tekercs
található.
1 menet és 2 x 4 menet. Fontos a tekercselési irány rossz menetirányok esetén
az áramkör nem
fog működni. A kezdőpontok ( T1-T2 közöspontja , testpont , T2 bázisa ).
Az impulzustrafó a kimeneten helyezkedik el . Ez egy álltalános EF 20/6 -tos
teljesítmény ferrit.
Fontos , hogy a két tekersc közti átütési szilárdság 5KV legyen. Beszerezhetők
olyan csévék amik
már tudják ezt a kritériumot a szerkezetükből adódóan . A ferrit egy álltalános
tejesítmény mag .Anyaga
azonos a gyűrűmaggal. Működési tartománya 10KHz - 80KHz közötti tartományban
legyen. Maga az
áramkör 18 - 22 KHz tartományban működik. TR min 15 mH legyen . Ez
függ magától a magtól ami
légrésnélküli ferrit. Én esetemben a primer menetszám 115 menet . A stekunder
menetszám 28 menet.
A kívánt kimeneti feszültséget a primer és szekunder arányával állíthatjuk be.
Az áramkör csak terhelésre indul be. A terhelés a páka fűtőszála , ami ebben az
esetben 24V 2A.
Alap állapotban a páka fűt. A leállítást a pic vezérlés végzi ha eléri a
beállított hőértéket.
Az optocsatolón ( fűtésvezérlés )keresztül lefogja a test oldali tranzisztor
bázisát.
A fütés leáll , csökken a feszültség a vezérlés felengedi a tranzisztor bázisát
. A páka újra fűt. Ez ismétlődik újra.
A

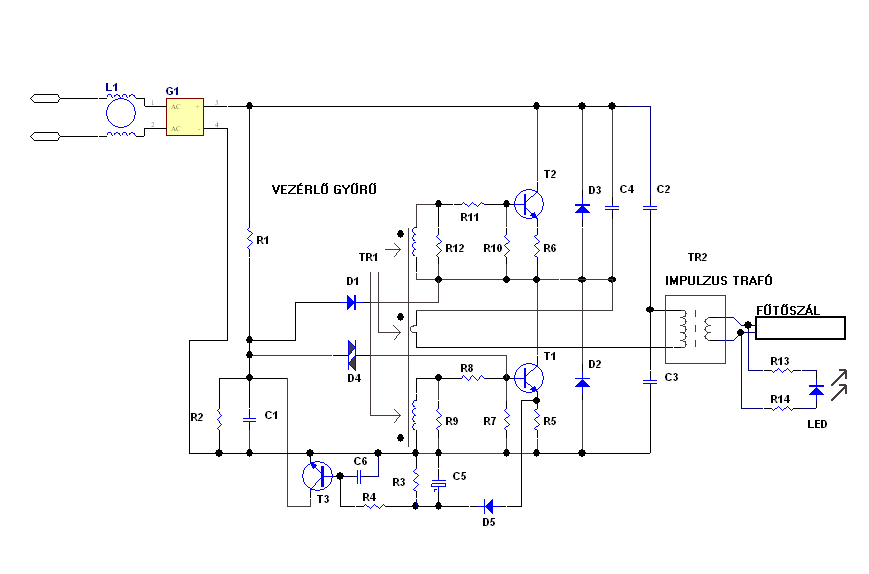

fenti rajz az impulzustáp ( alkatrészek számozása eltér a nyákon szereplőtől )
Ez a mini pákatáp lett integrálva a pic vezérléshez.
